Interaktives ACCUBLOC Funktionsmodell für Polybloc – Wärmerückgewinnung sichtbar gemacht
Wie lässt sich die Funktionsweise einer komplexen industriellen Anlage auf einer Messe innerhalb weniger Augenblicke verständlich erklären? Genau für diesen Zweck hat MTC Modellbau® für Polybloc ein hochwertiges interaktives Funktionsmodell des ACCUBLOC Wärmerückgewinnungssystems entwickelt und gefertigt.
Das Präsentationsmodell kombiniert präzisen Modellbau, mechanische Bewegungen, Servosteuerung, adressierbare LED-Technik und programmierte Lichtsimulationen. Dadurch werden sowohl die mechanische Funktion des Systems als auch die normalerweise unsichtbaren Luftströme und thermischen Prozesse anschaulich dargestellt.
Das Ergebnis ist ein technisches Industriemodell und Messemodell, das komplexe Zusammenhänge verständlich, visuell und interaktiv vermittelt.
Funktionsmodell für industrielle Wärmerückgewinnung
Industrielle HVAC-Systeme für Heizung, Lüftung und Klimatisierung basieren auf technischen und thermodynamischen Prozessen, die von außen häufig nur schwer nachvollziehbar sind.
Gerade auf Messen und bei Kundenpräsentationen steht jedoch nur wenig Zeit zur Verfügung, um die Funktionsweise einer technischen Anlage zu erklären.
Das für Polybloc realisierte ACCUBLOC Funktionsmodell wurde deshalb so konzipiert, dass Besucher die Funktionsweise der regenerativen Wärmerückgewinnung direkt am Modell nachvollziehen können.
Dabei werden mehrere Ebenen miteinander kombiniert:
⚙️ mechanische Bewegungen
💨 visualisierte Luftströme
🔴 warme Luft
🔵 kalte Luft
🌡️ dynamische Darstellung des Wärmespeichers
💡 programmierte LED-Beleuchtung
🎛️ interaktive Steuerung
So entsteht aus einem klassischen Präsentationsmodell ein interaktives technisches Exponat.
Mechanische Funktionen mit Servosteuerung
Ein wesentliches Element des ACCUBLOC Modells ist die realitätsnahe Darstellung der beweglichen Klappen des Systems.
Für die Umsetzung entwickelte MTC Modellbau® eine spezielle Mechanik, bei der mehrere Klappen über einen zentralen Servomotor und eine gekoppelte Hebelmechanik synchron bewegt werden.
Dadurch können unterschiedliche Betriebszustände des realen Systems anschaulich dargestellt werden. Die einzelnen Komponenten bewegen sich mechanisch aufeinander abgestimmt und machen die Funktionsweise der Anlage unmittelbar nachvollziehbar.
Über einen integrierten Taster lässt sich zusätzlich die Geschwindigkeit des Bewegungszyklus beeinflussen.
Die Kombination aus Modellbau, Mechanik und elektronischer Steuerung ermöglicht eine realitätsnahe Simulation, ohne die Funktionsweise unnötig zu abstrahieren.
Luftströme mit Acrylglas und LEDs sichtbar machen
Eine besondere Herausforderung bei der Entwicklung des Funktionsmodells bestand darin, etwas sichtbar zu machen, das normalerweise unsichtbar bleibt: den Luftstrom.

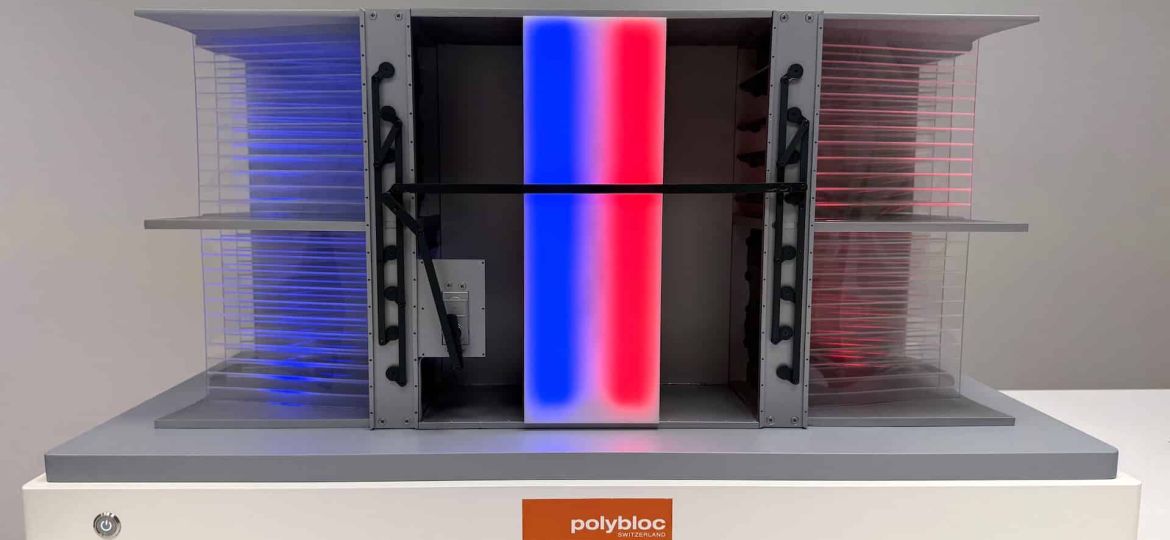

Hierfür wurden transparente Acrylplatten mit lasergravierten Strömungslinien in die entsprechenden Luftkanäle des Modells integriert.
An den Kanten der Acrylplatten befinden sich verdeckt eingebaute, adressierbare LEDs. Das Licht wird in die transparenten Platten eingekoppelt und hebt die eingravierten Strömungslinien gezielt hervor.
Durch eine programmierte Lichtanimation entsteht ein dynamischer Strömungseffekt.
🔵 Blaues Licht visualisiert kalte Luft.
🔴 Rotes Licht visualisiert warme Luft.
Die LED-Animation wird mit dem jeweiligen Betriebszustand des Modells abgestimmt. Dadurch folgt die dargestellte Luftströmung dem entsprechenden Weg durch das System.
Für den Betrachter wird innerhalb weniger Sekunden verständlich, wie sich die Luft durch die Anlage bewegt.
Dynamische Visualisierung des ACCUBLOC Wärmespeichers
Im Zentrum des Systems befindet sich der ACCUBLOC Speicherblock. Seine Aufgabe bei der Wärmerückgewinnung sollte auch im Modell unmittelbar erkennbar werden.
Deshalb wurde der zentrale Speicherblock mit einer eigenen dynamischen Beleuchtung ausgestattet.
Im Inneren integrierte NeoPixel LEDs verändern ihre Darstellung abhängig vom jeweiligen Betriebszustand. Dadurch wird visuell vermittelt, wie der Speicherblock Wärme aufnimmt beziehungsweise wieder an den Luftstrom abgibt.
Die Beleuchtung ist dabei nicht nur ein optischer Effekt. Sie übernimmt eine konkrete technische Erklärfunktion und unterstützt das Verständnis des gesamten Wärmerückgewinnungsprozesses.
Mechanik und LED-Steuerung intelligent miteinander kombiniert
Ein modernes Funktionsmodell muss mehr leisten als eine verkleinerte Darstellung eines Produkts.
Beim ACCUBLOC Projekt wurden deshalb unterschiedliche technische Komponenten zu einem gemeinsamen Präsentationssystem verbunden:
- synchron gesteuerte mechanische Klappen
- Servomotor und Hebelmechanik
- lasergravierte Acrylplatten
- adressierbare LED-Beleuchtung
- NeoPixel LEDs im Speicherblock
- programmierte Licht- und Strömungseffekte
- interaktive Bedienung über Taster
- abgestimmte mechanische und elektronische Abläufe
Mechanik und Beleuchtung arbeiten dabei zusammen und bilden unterschiedliche Funktionszustände des Systems verständlich ab.
Technische Funktionsmodelle für Messen und Präsentationen
Interaktive Industriemodelle und Funktionsmodelle eignen sich besonders für Produkte und Anlagen, deren technische Funktion im Original nur schwer sichtbar oder erklärbar ist.
Dazu gehören beispielsweise:
Maschinen und Produktionsanlagen, Energieanlagen, HVAC-Systeme, Wärmerückgewinnungssysteme, Fördertechnik, Automatisierungslösungen, Infrastrukturprojekte sowie komplexe industrielle Prozesse.
Durch den gezielten Einsatz von LED-Technik, Elektronik, Motoren, Servos, Sensorik, Tastern und Touch-Steuerungen können reale Funktionen anschaulich simuliert werden.
Ein solches Modell wird damit zum technischen Kommunikationsmittel für Messen, Showrooms, Kundentermine, Schulungen und Unternehmenspräsentationen.
Individuelle Industriemodelle von MTC Modellbau®
MTC Modellbau® entwickelt und fertigt individuelle Industriemodelle, Funktionsmodelle, Messemodelle, Präsentationsmodelle und Prototypen für Unternehmen und technische Anwendungen.
Je nach Projekt kombinieren wir moderne Fertigungsverfahren wie SLA/DLP 3D-Druck, CNC-Bearbeitung und Lasertechnik mit klassischem Modellbau, hochwertiger Lackierung, Elektronik und individuell programmierter Steuerungstechnik.
Dabei können unter anderem bewegliche Bauteile, LED-Beleuchtungen, Motoren, Servos, Touchscreens und interaktive Funktionen integriert werden.
Das ACCUBLOC Modell für Polybloc zeigt beispielhaft, wie sich ein komplexer technischer Prozess in ein verständliches und aufmerksamkeitsstarkes Präsentationsmodell übertragen lässt.
